桌面 PCB 原型制作设备

3+ 轮 PCB 迭代
一天完成

PewCB 将快速电路板原型制作带到您的桌面。省去等待板厂交付的时间,当天完成测试、修改并制作下一版硬件。

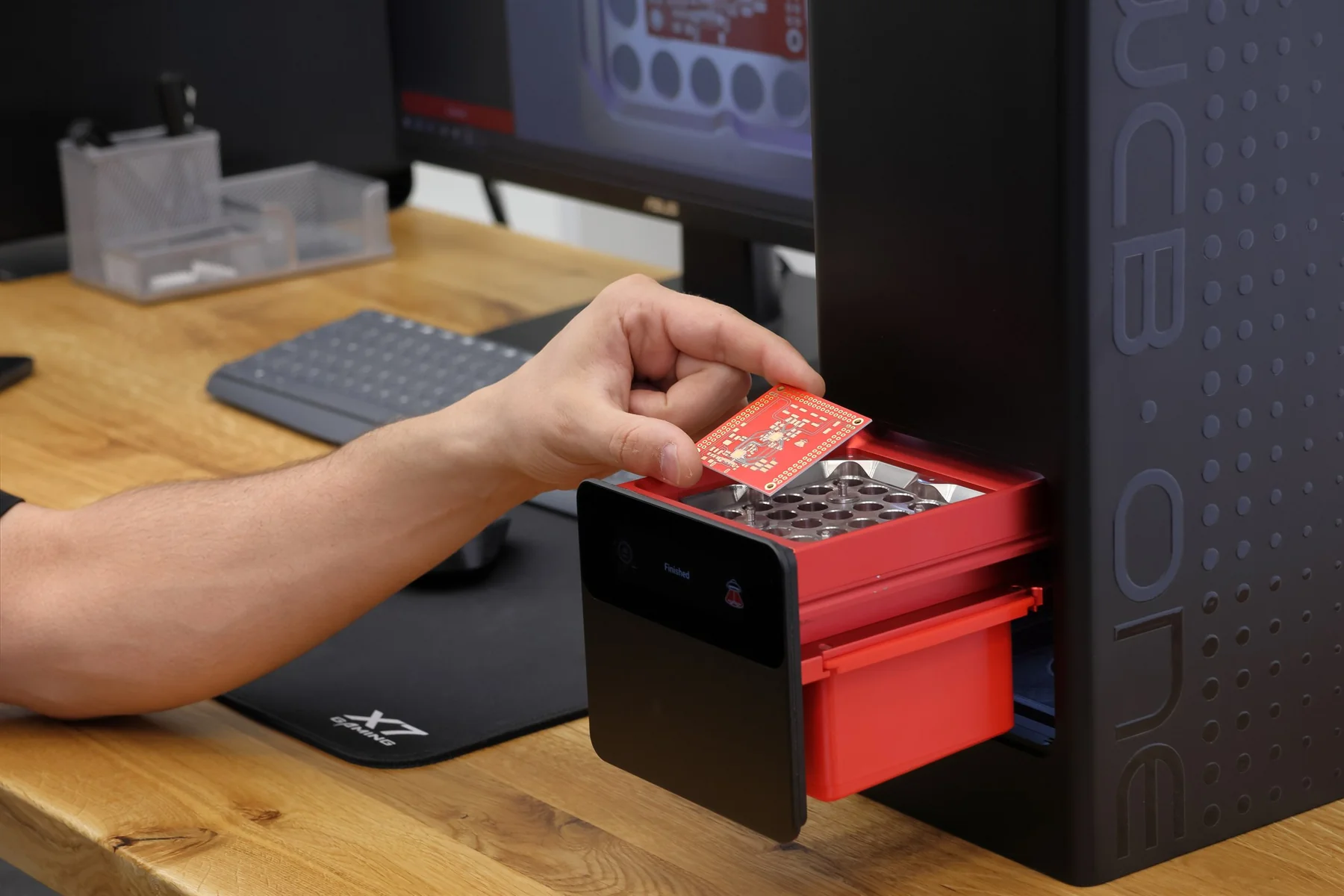

工程师从 PewCB One 托盘中取出加工完成的 PCB

一套连贯的桌面工作流程

从设计到测试

以我们的气象站基准板为例,记录从导入 Gerber 文件到烧录固件的完整桌面制作流程。

30 分钟

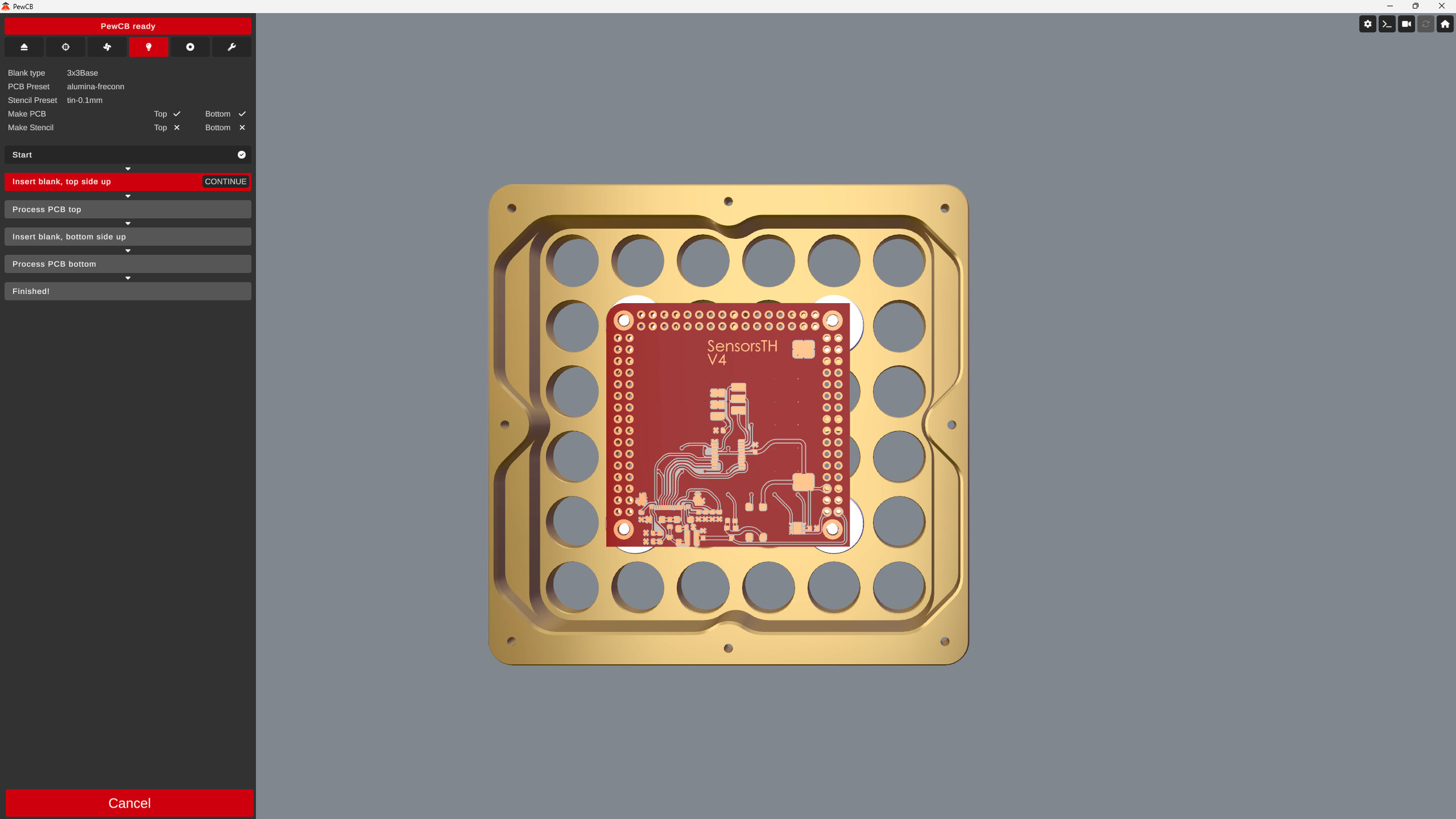

PewCB 软件显示托盘中的电路板,并提示将基板正面朝上放入

导入并启动

在 PewCB 软件中打开 Gerber 文件,将基板放入托盘,然后点击启动。

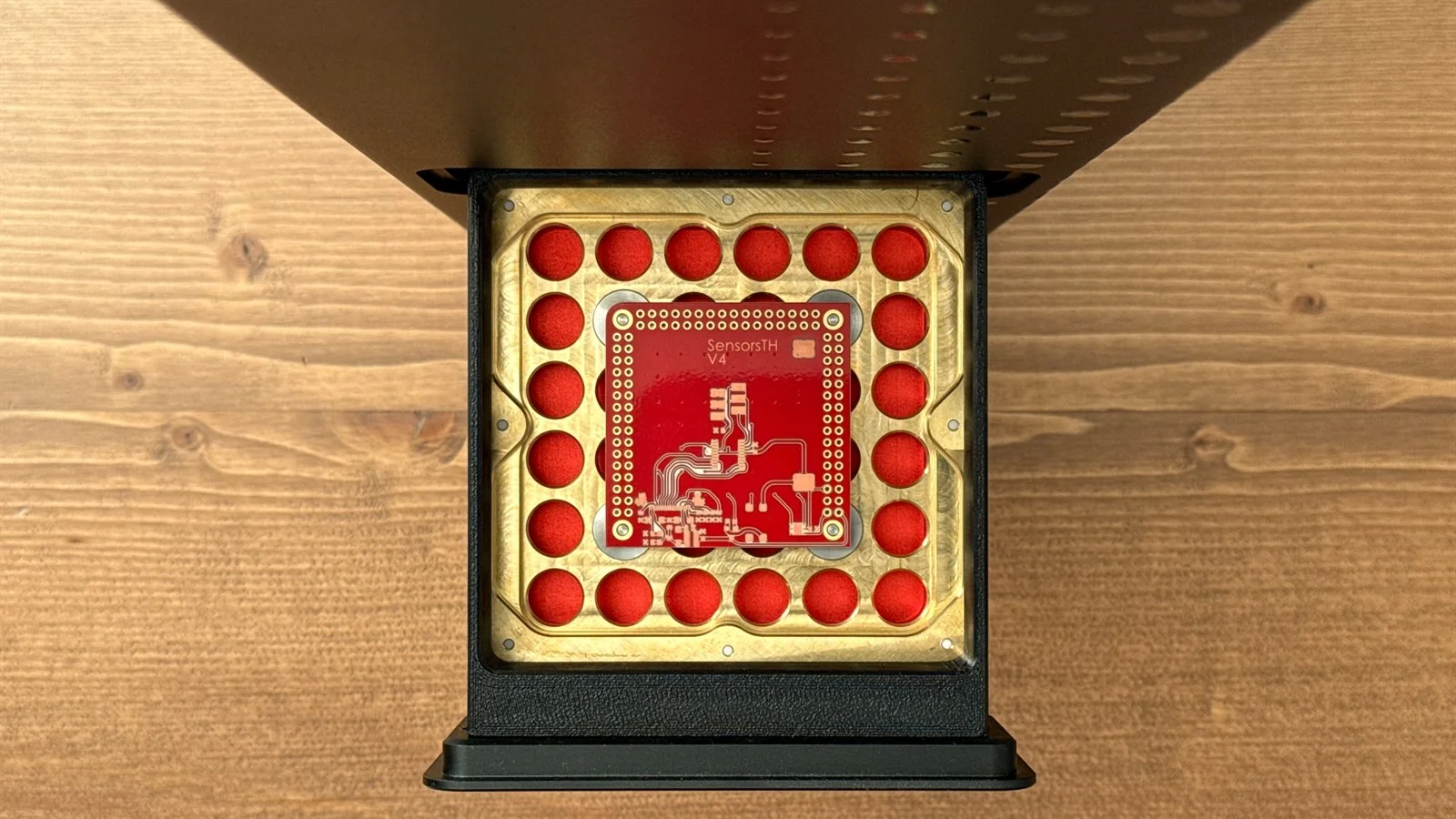

PewCB 托盘中加工完成的 PCB 正面

PCB 加工

激光加工出走线、焊盘和电路板外形。加工背面时,将基板翻转后放回同一组定位销,两面的定位保持一致。

10 分钟

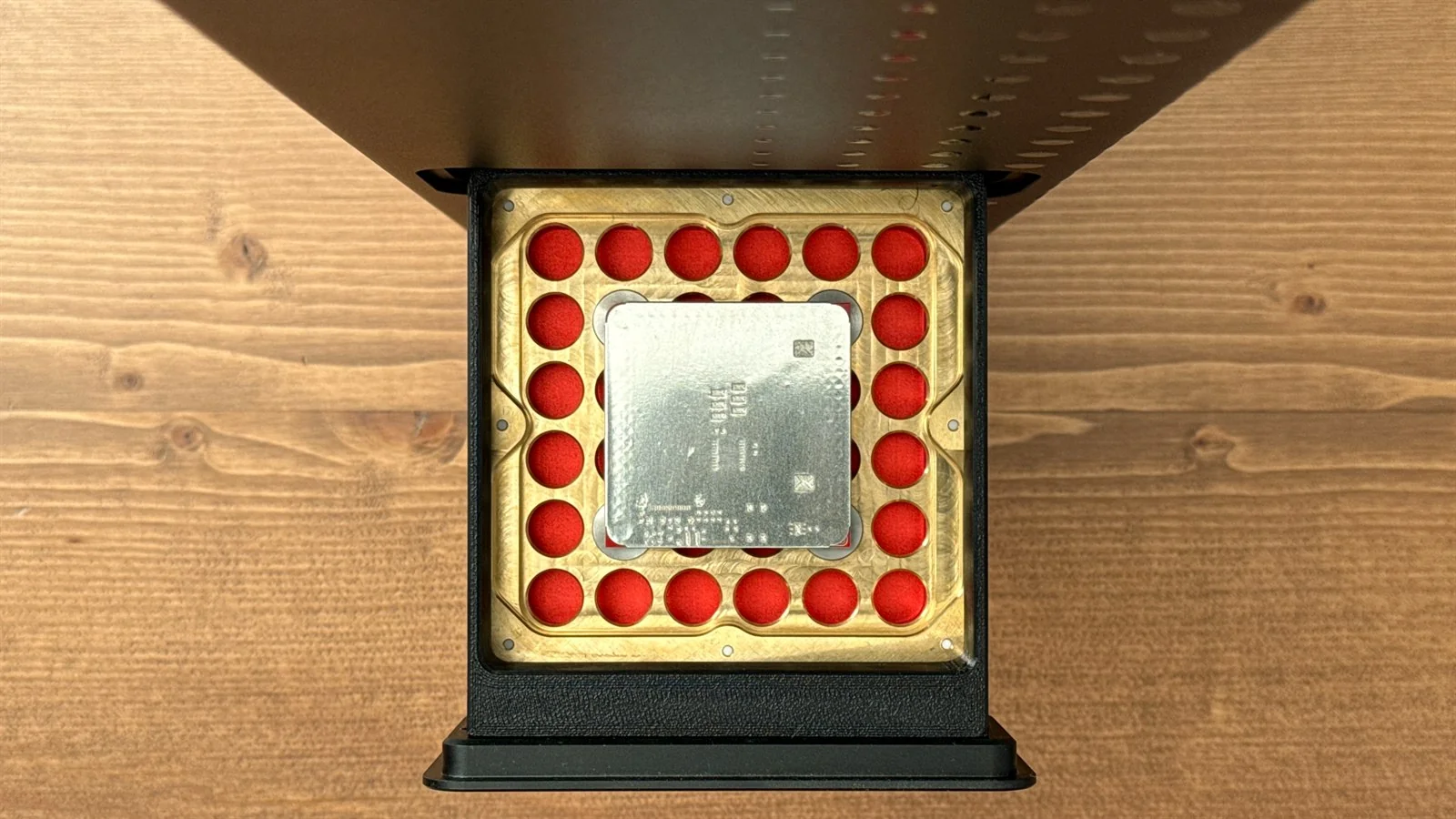

在加工完成的 PCB 上原位切割锡膏模板

制作模板并印刷锡膏

将锡箔模板片包覆在电路板上。PewCB 在板上原位切出开孔,随后涂抹锡膏,再揭下模板。

5 分钟

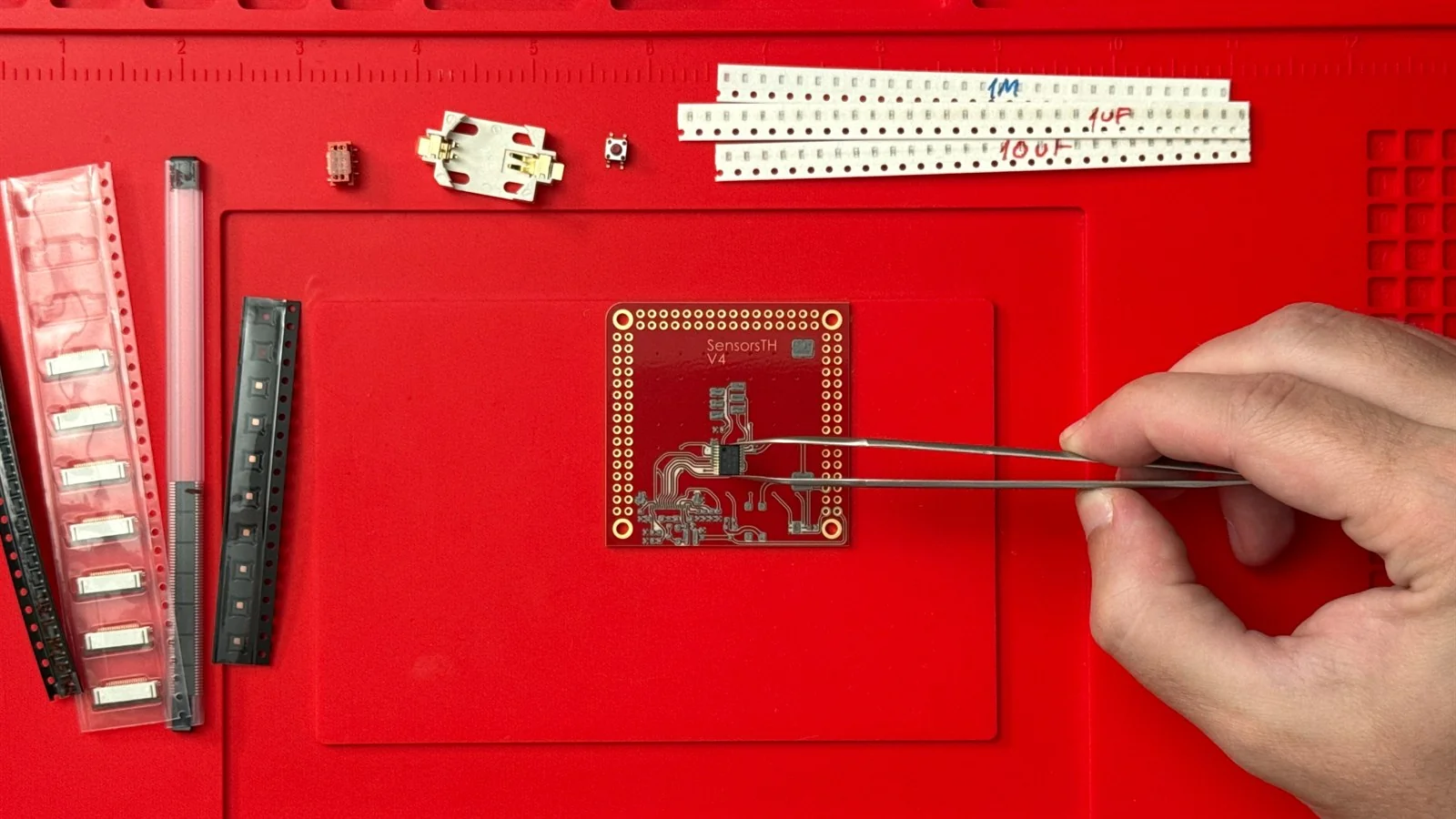

用镊子将元件放到刚加工完成的 PCB 上

元件贴装

用镊子手工放置元件,无需贴片机。

10 分钟

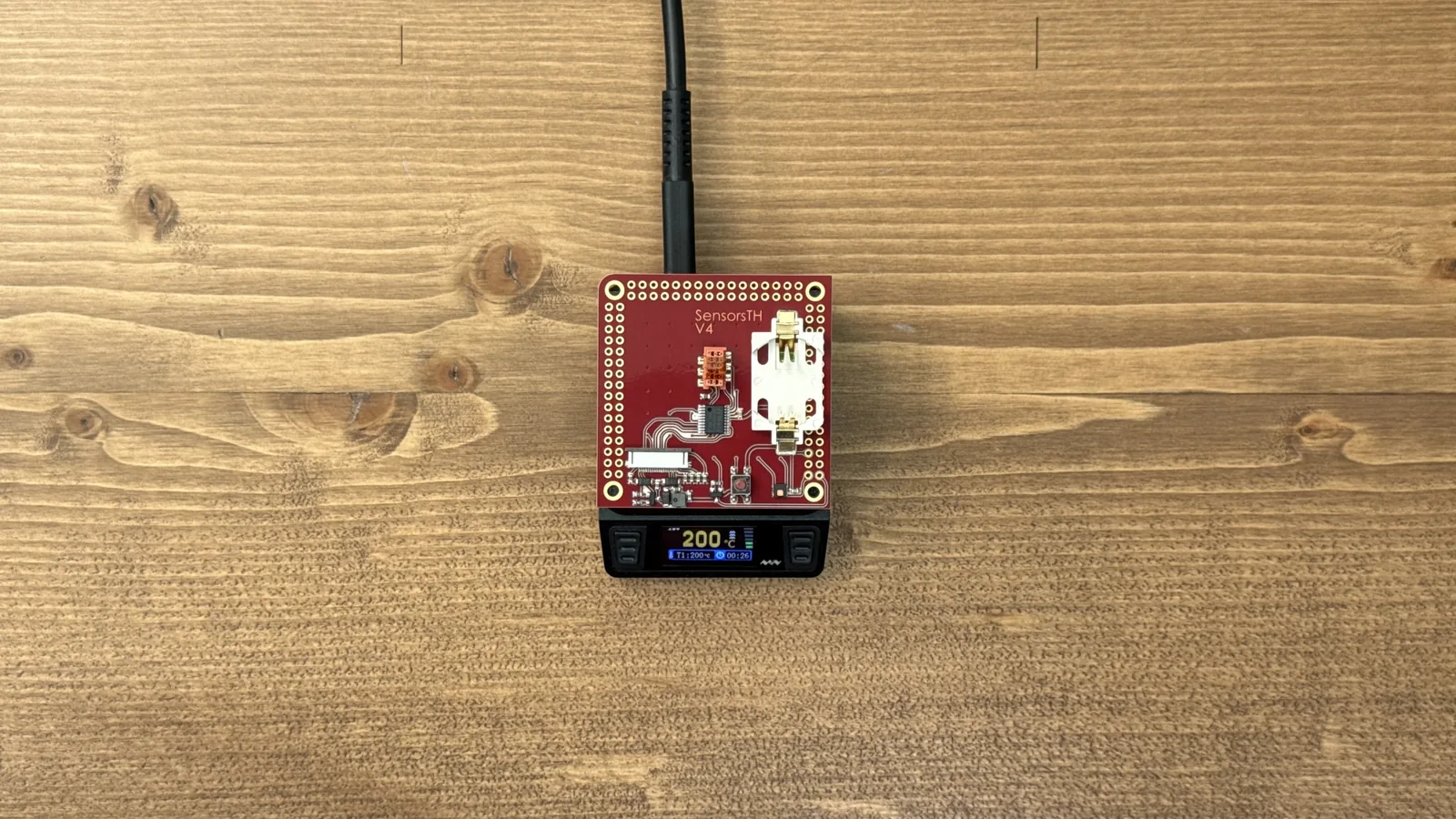

刚完成贴装的 PCB 在小型加热台上进行回流焊

回流焊接

使用小型加热台进行回流焊,陶瓷基板升温快、受热均匀。焊后用异丙醇清洁。

5 分钟

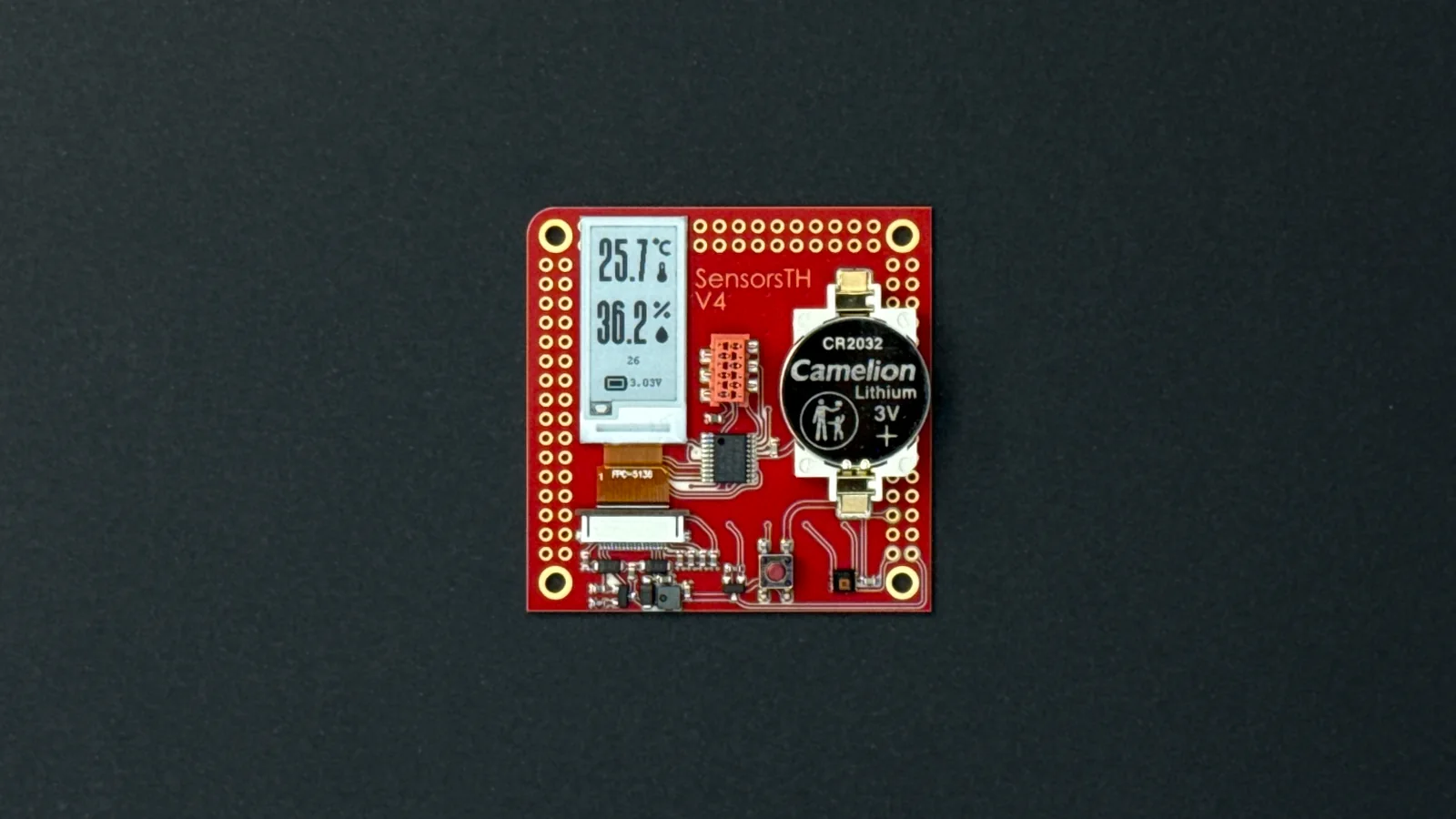

运行中的气象站基准板,电子墨水屏显示温度和湿度

烧录与测试

烧录固件,在真实硬件上测试,再开始下一轮迭代。图示为我们的气象站基准板,含 24 个贴片元件。

今天就开始下一轮迭代。

查看价格 →

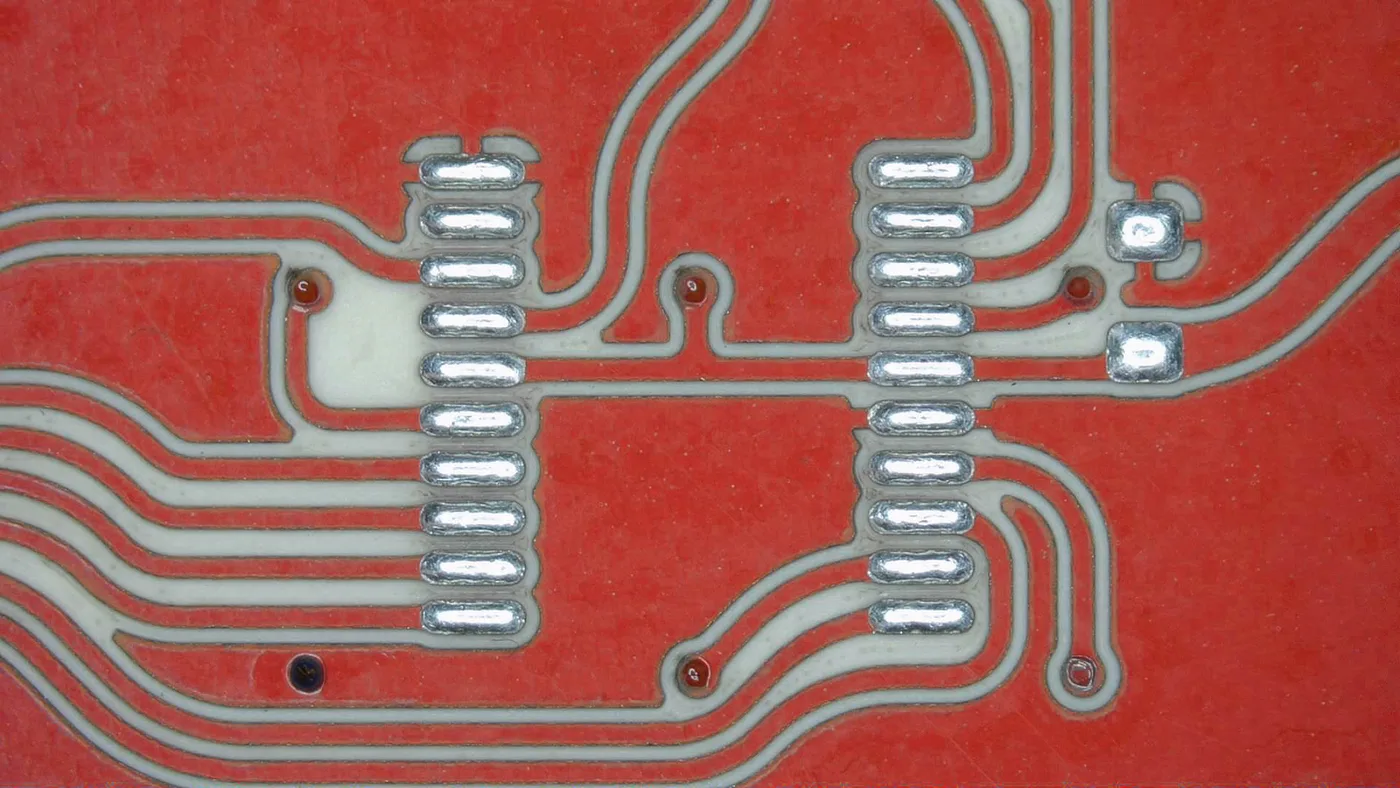

满足现代 PCB 的精度需求。

可用于包含 0.5 mm 及更小引脚间距 QFN 封装、高密度数字电路和 0201 无源元件的贴片电路板原型。

激光光斑
35 µm
重复定位精度
30 µm
分辨率
2 µm
线宽
75 µm
线距
75 µm

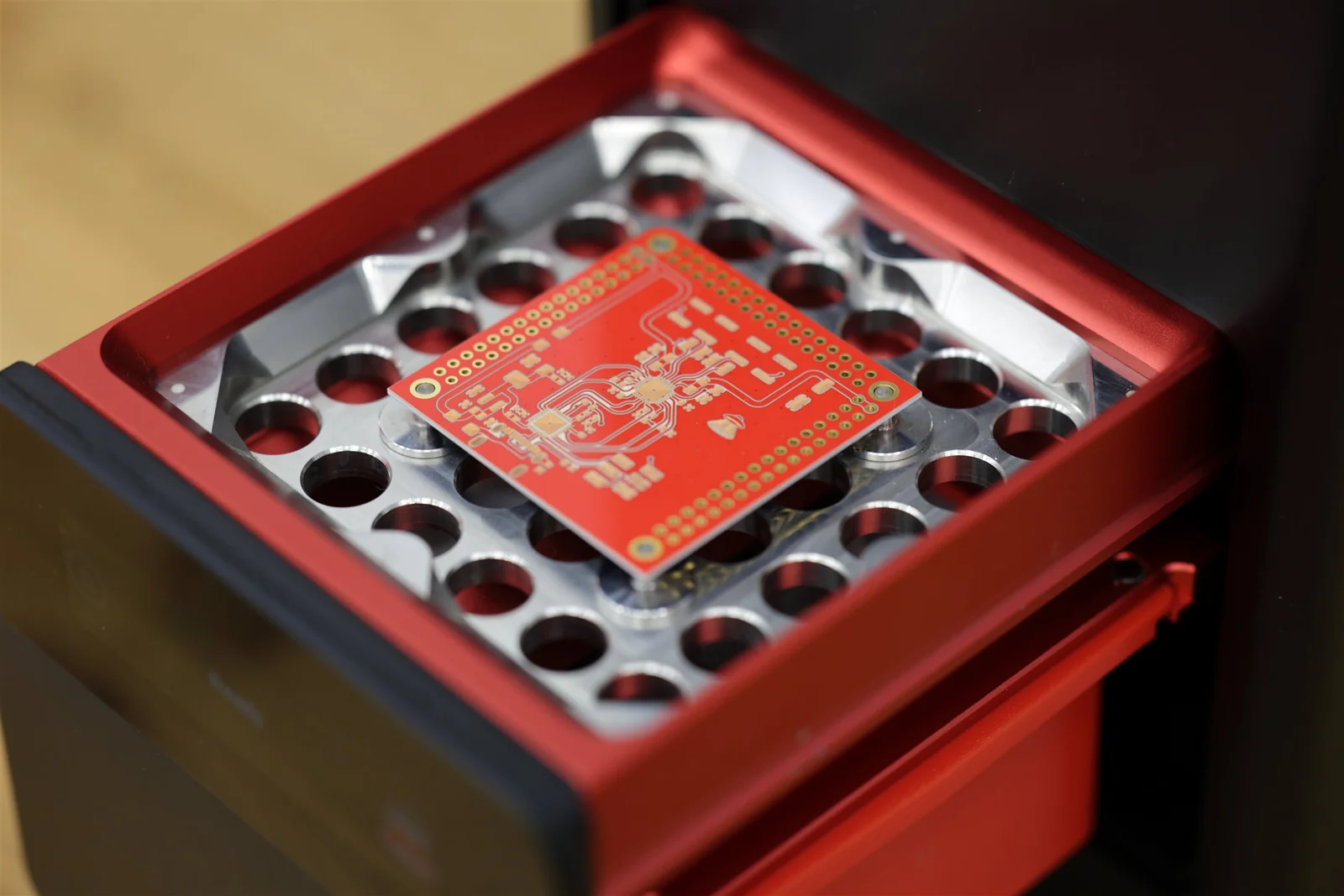

位于 PewCB 托盘中的 PCB,展示精细走线和焊盘

自动光学校准。

出厂校准使用 32 个传感器修正镜头畸变。每次加工前,平台上的 8 个传感器会补偿托盘定位偏差和热漂移。

探索标称规格之外的能力

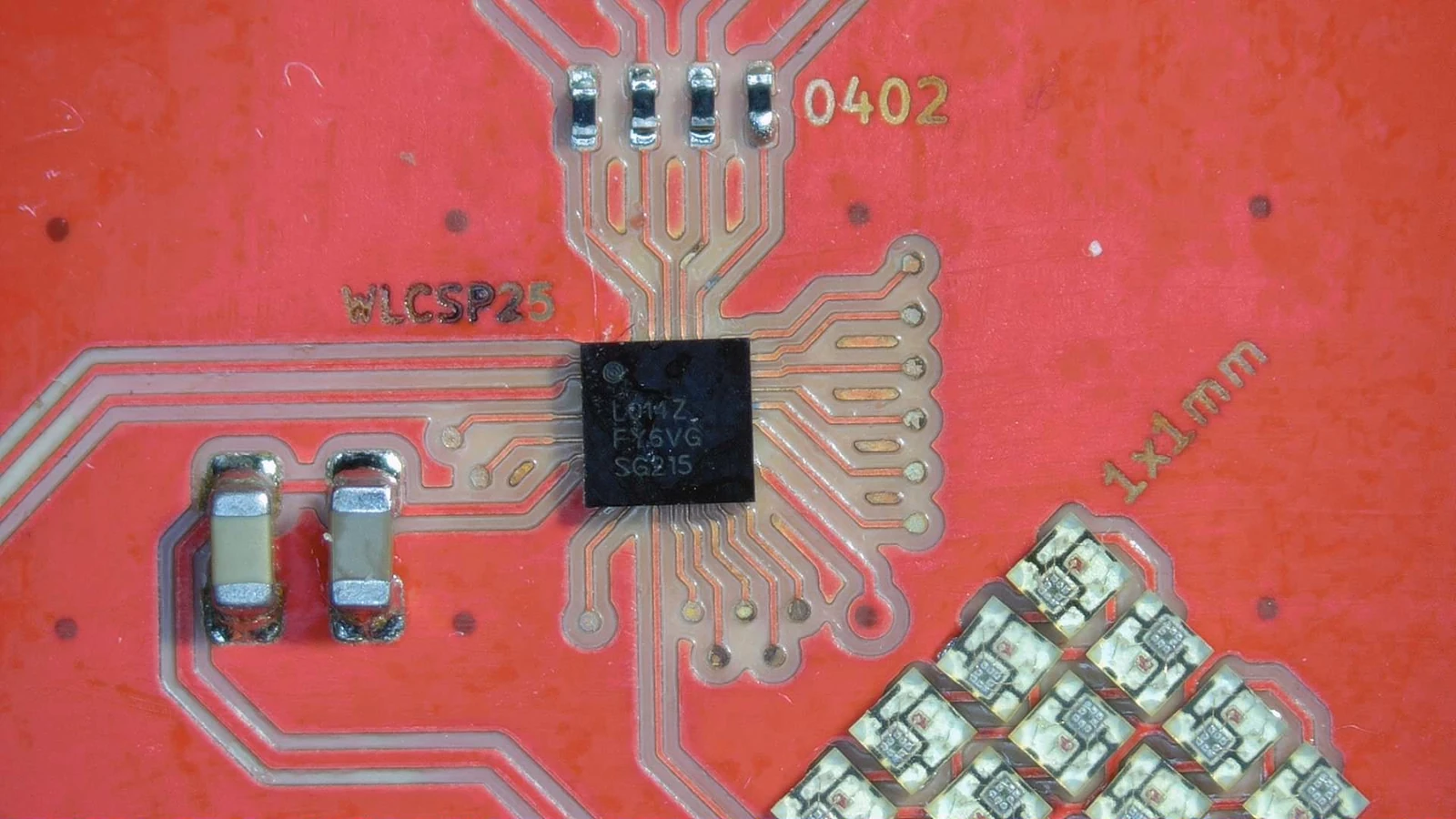

2 × 2 mm BGA,全部引脚单层扇出。

BGA 单层扇出、0201 电阻和 1 × 1 mm 可寻址 LED,均由 PewCB One 制作并手工组装。恢复阻焊层后,这些微小元件可在回流焊时自行对中。

BGA 封装尺寸
2×2 mm
演示板线宽
50 µm
演示板线距
≈70 µm

标称 75 µm 线宽和线距留有性能余量,属于保证规格。该工艺的物理极限约为 25 µm。

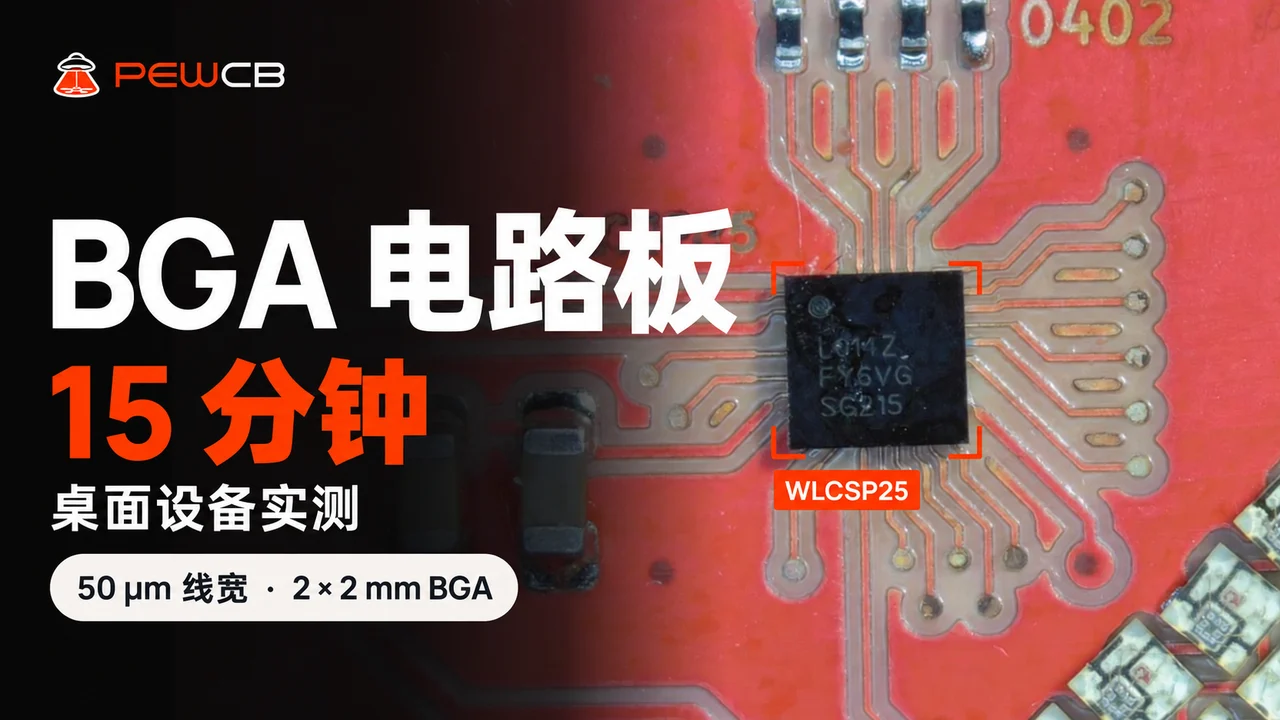

PewCB One BGA 演示:15 分钟桌面制板,50 µm 线宽,2 × 2 mm BGA

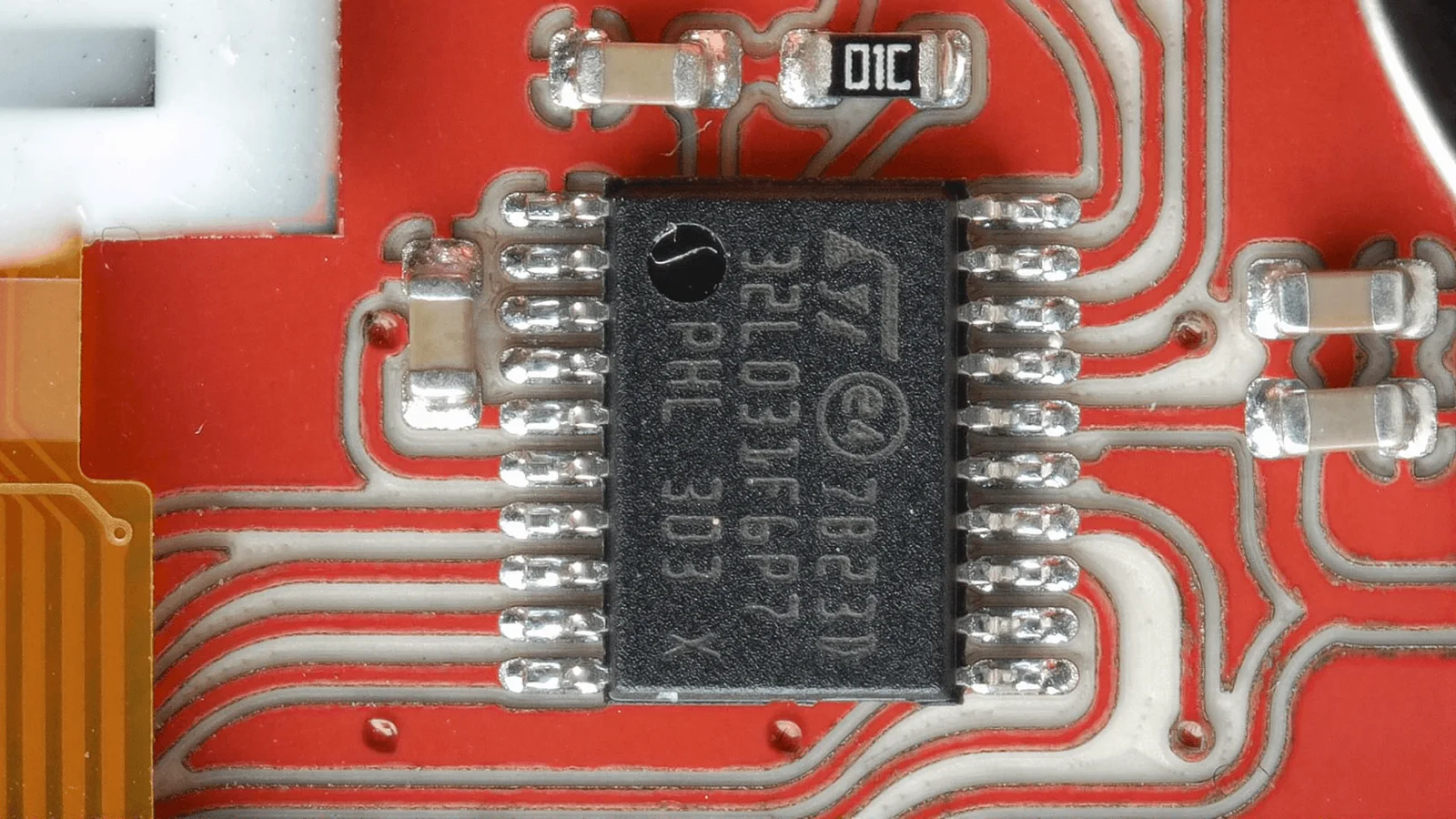

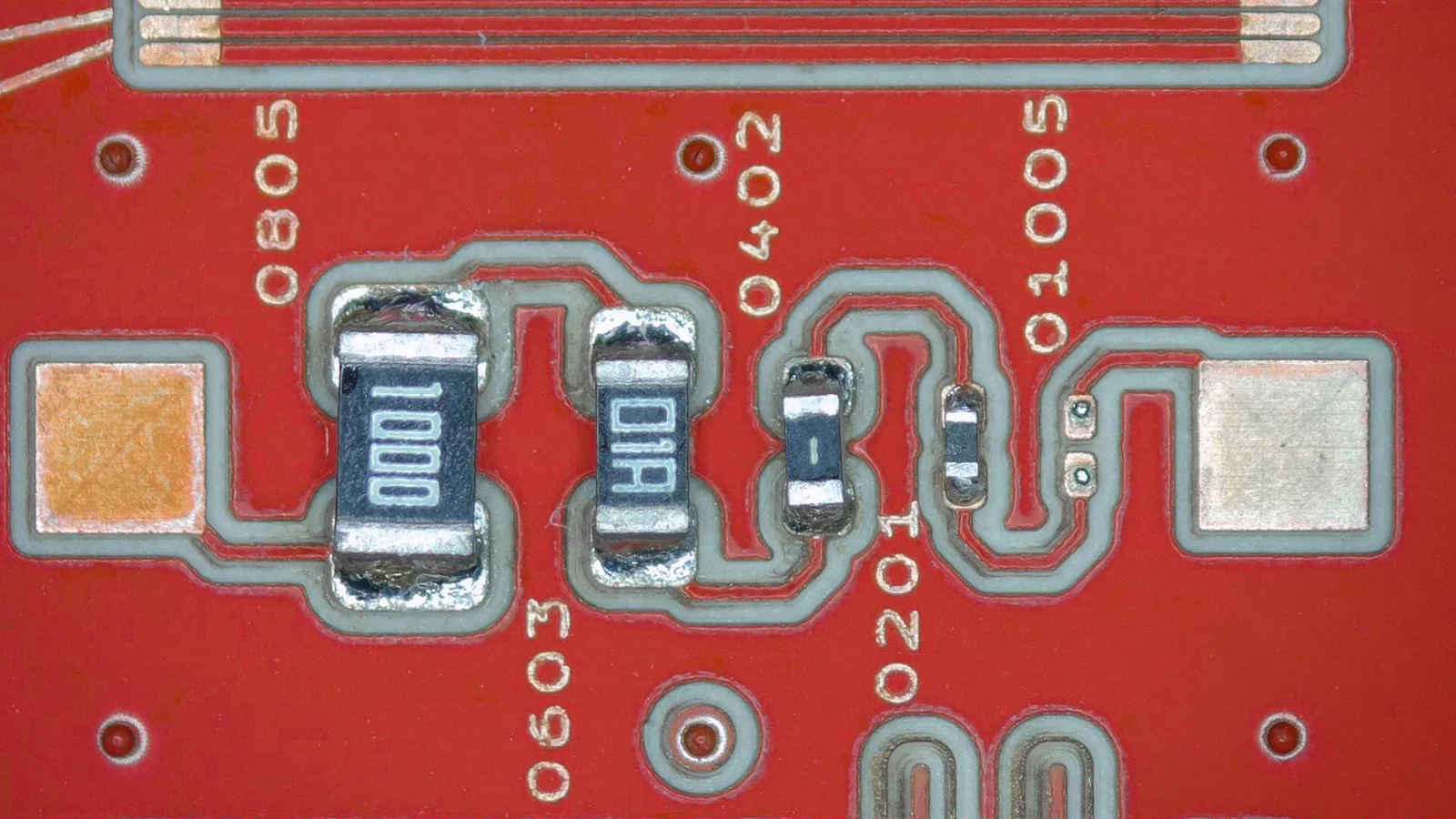

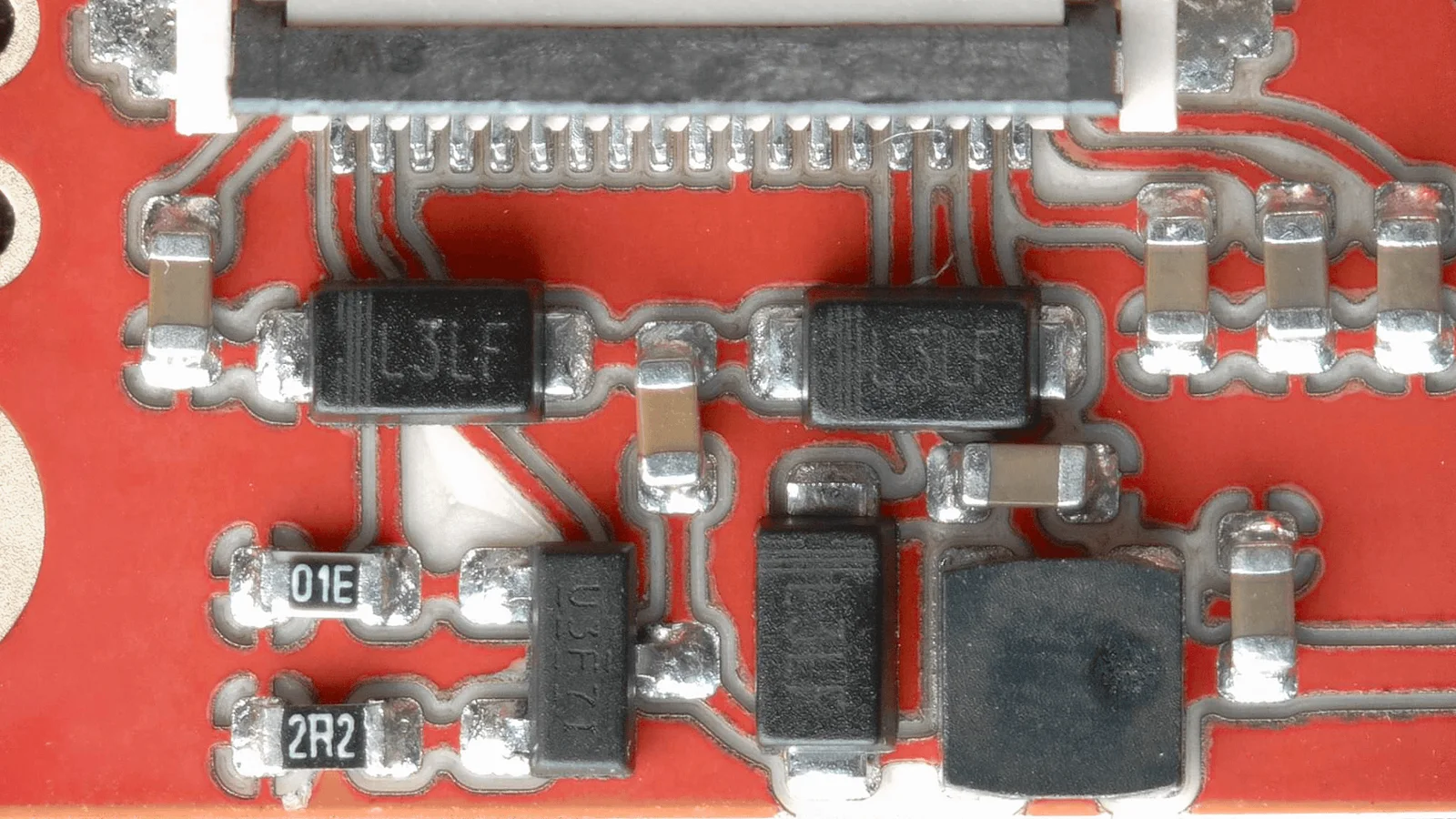

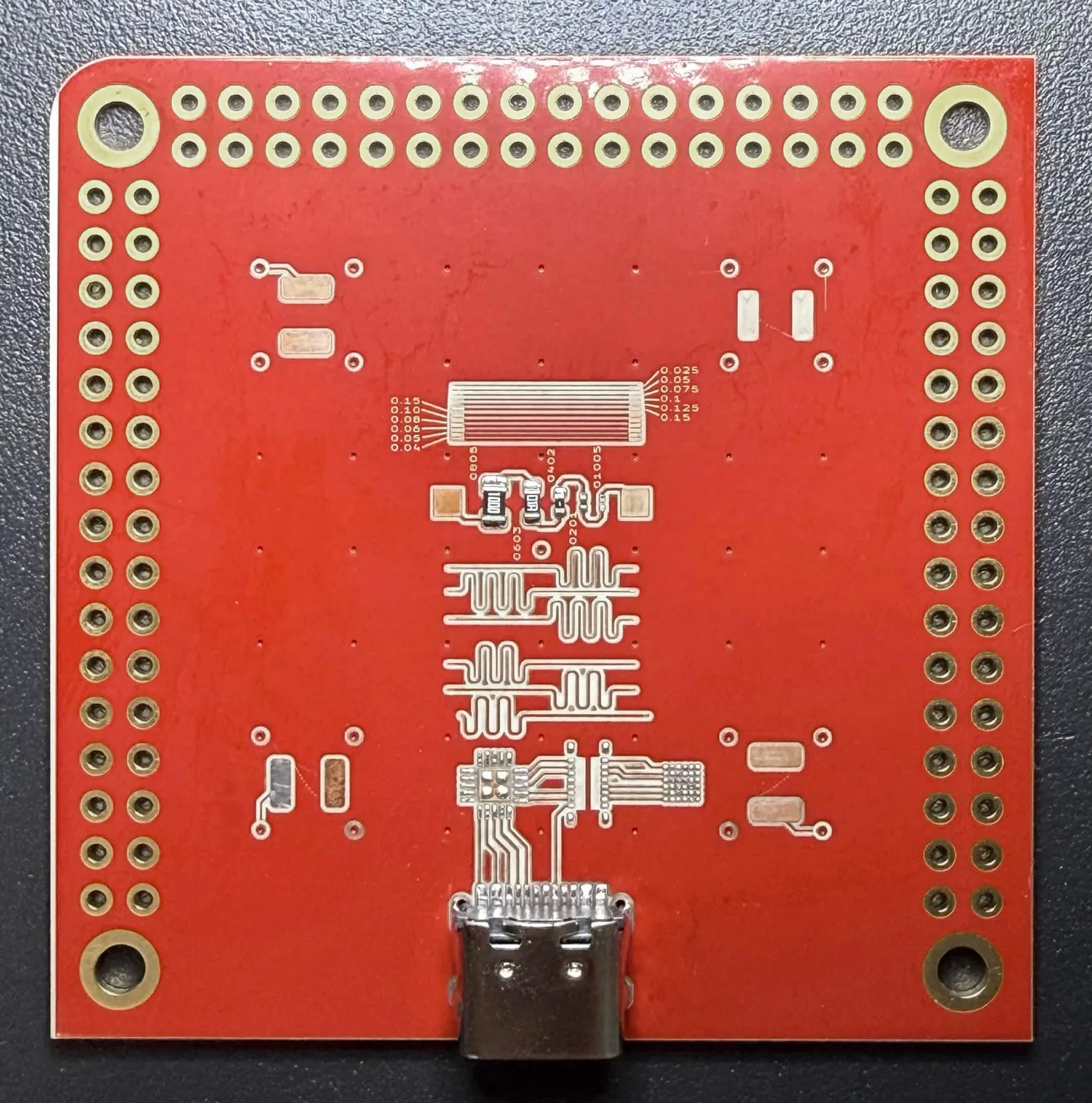

接近工厂品质的原型板

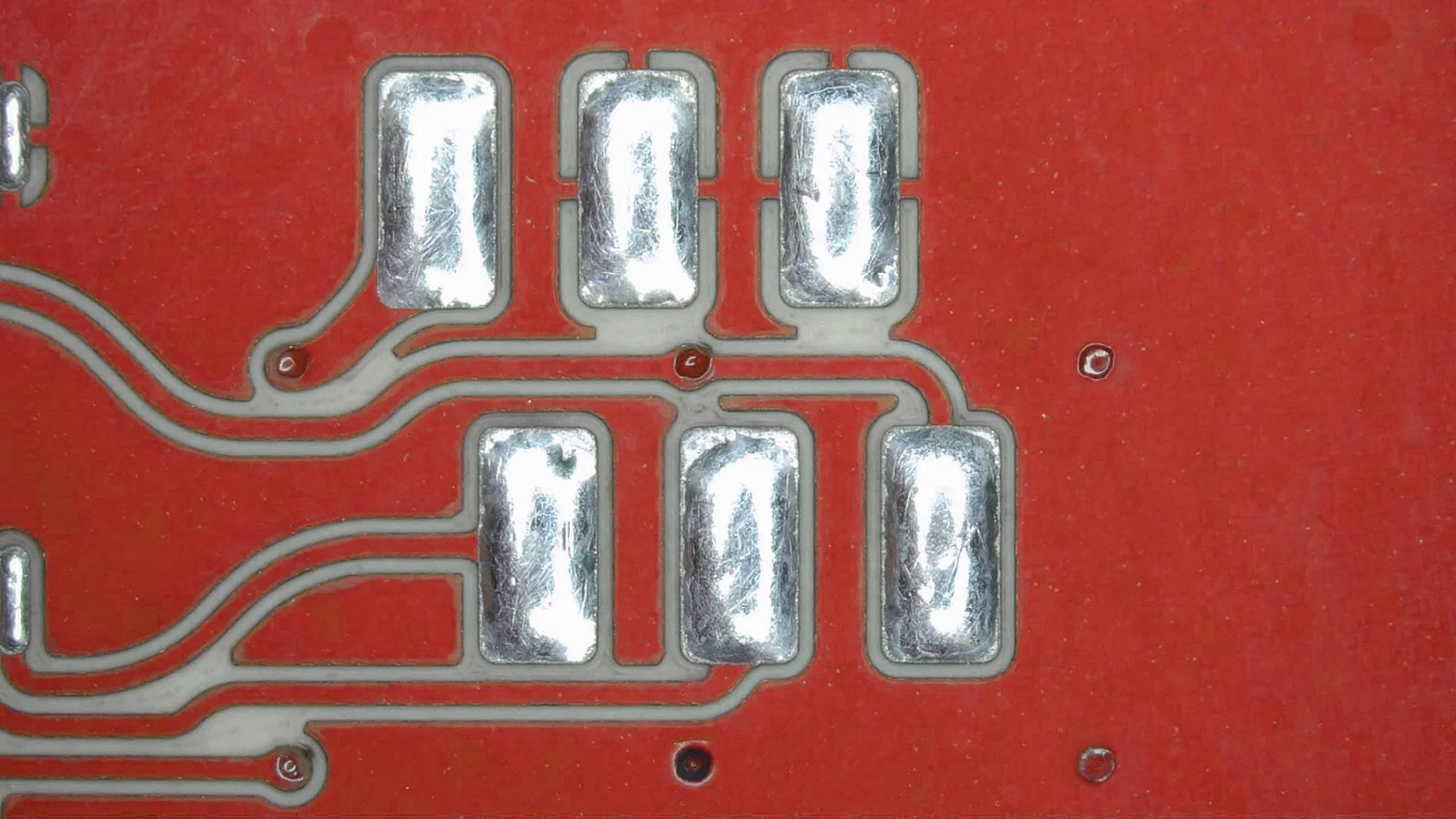

精心选择的基板材料,让走线和焊盘质量接近板厂制作的 PCB,并可在桌面当天完成。配合原位切割的锡膏模板,实现准确的锡膏印刷和整洁、一致的焊点。

预制基板

自带层间连接的预制陶瓷基板

PewCB 基板分层示意图,展示放大的金属化过孔以及阻焊层、铜箔和陶瓷基材标注 预制金属化过孔 阻焊层 铜箔 陶瓷基材

PewCB 基板由双面铜箔、陶瓷基材、预先涂覆的阻焊层和金属化过孔阵列组成。层间连接已预先完成。

使用配套 eCAD 模板,将走线连接到已有过孔。18 µm 铜箔在焊接和返修过程中保持牢固附着。基板尺寸范围为 23 × 23 至 84 × 84 mm。

需要额外的层间连接?PewCB One 可用激光加工附加孔,再手工安装金属铆眼。

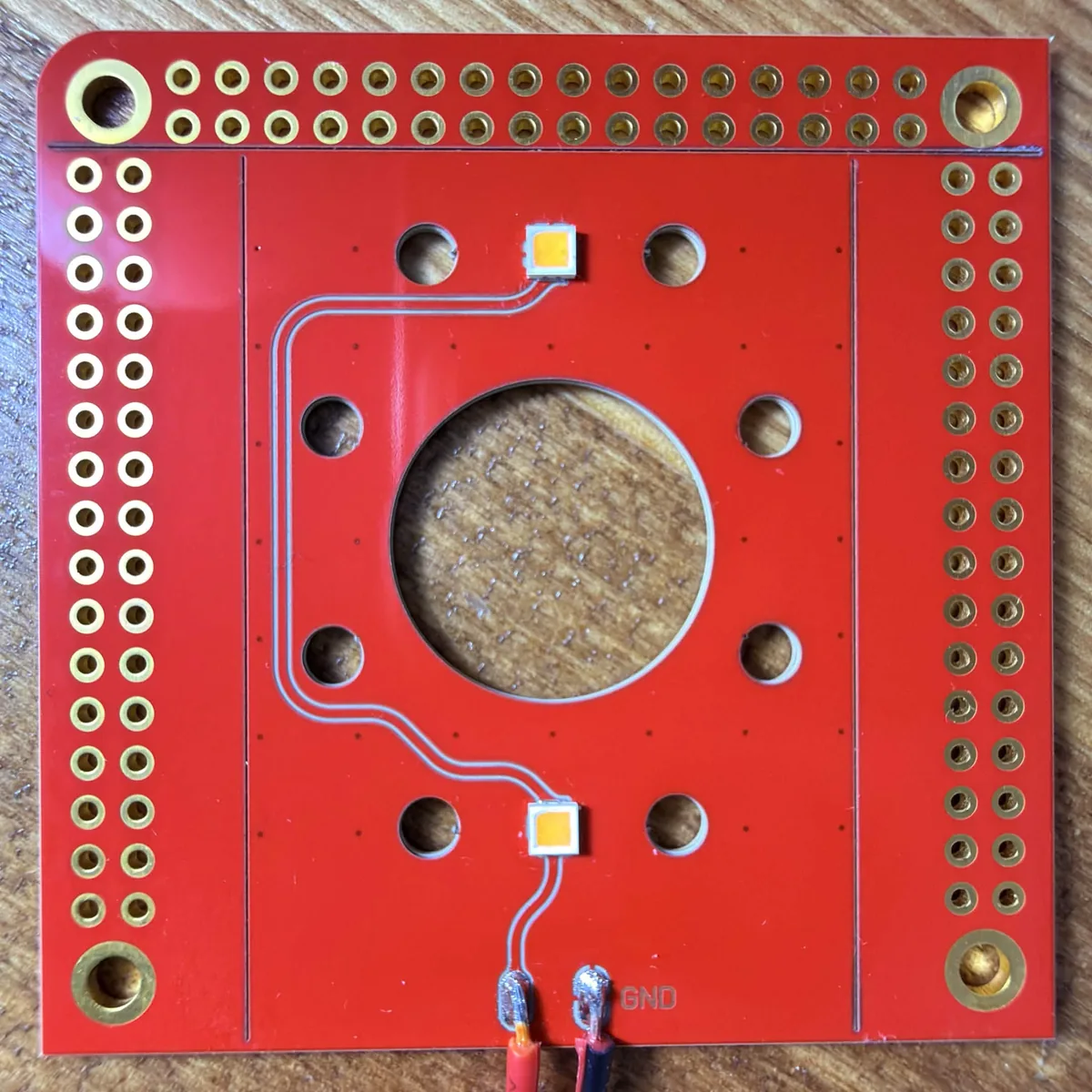

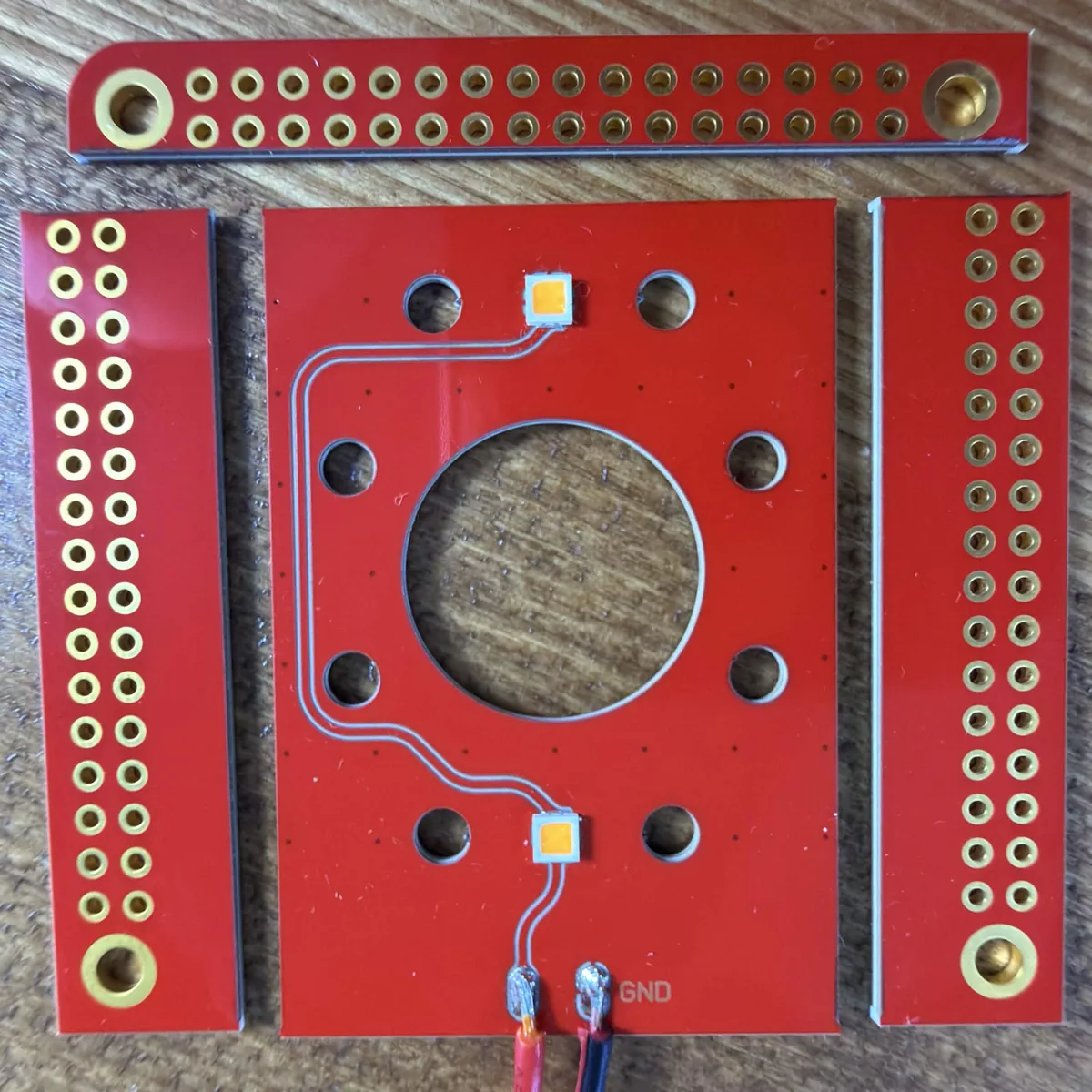

自定义外形,组装后分板。

用激光切出所需外形、孔洞和开窗,也可先加工 V 形刻槽,组装完成后再掰开拼板。

电路板外形
自由外形
分板方式
切穿或 V 形刻槽
小尺寸电路板
拼板制作

锡膏模板

原位切割,自然对准

将一次性模板片固定在加工完成的 PCB 上,再放回 PewCB One。激光根据 Gerber 锡膏层文件,在焊盘正上方切出开孔。

切割和涂抹锡膏时,模板始终固定在电路板上,无需手工对位、框架或定位夹具。涂好锡膏,揭下模板,即可放置元件。

了解锡膏模板

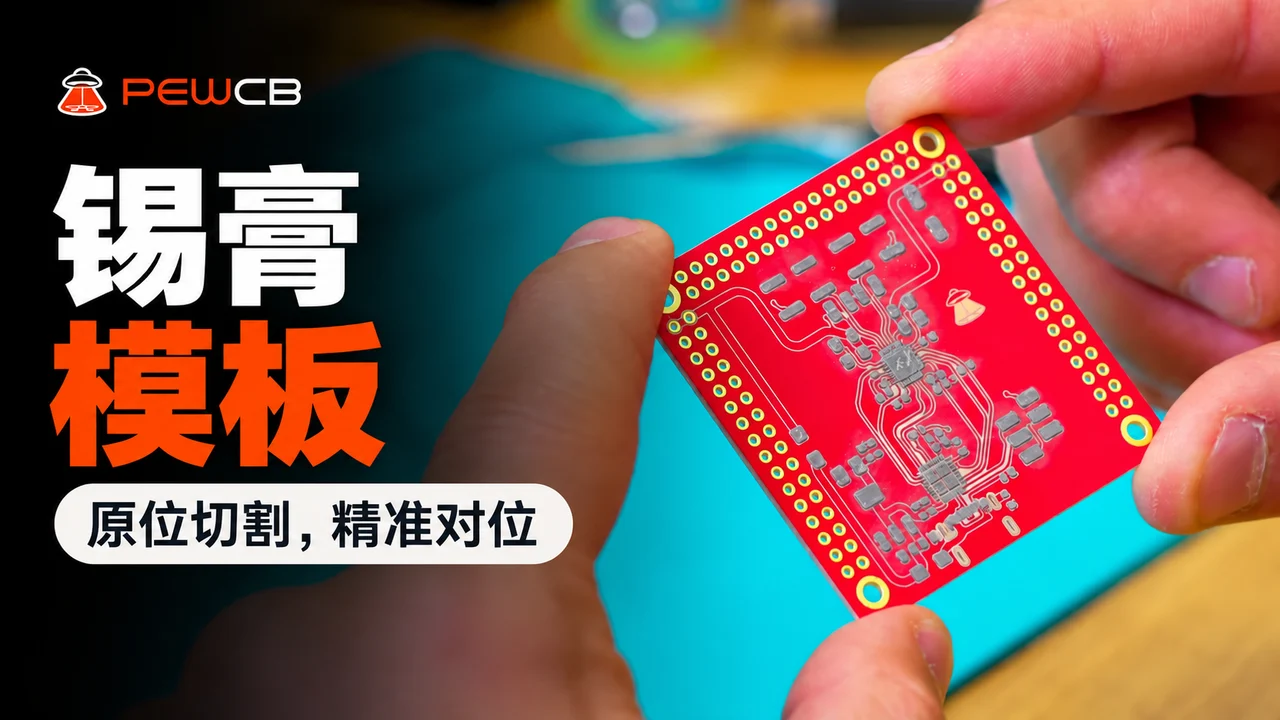

锡膏模板:原位对准,电路板上已准确印刷锡膏

桌面上的 PCB 实验室。

一套可放在日常工作台上的独立系统。接入普通电源插座即可,无需单独的化学处理区、外接排风、压缩空气或真空管路。

155 × 290 × 464 mm · 15 kg

1 类封闭式激光设备,仅在联锁托盘关闭后运行。可通过内置摄像头观察加工过程。

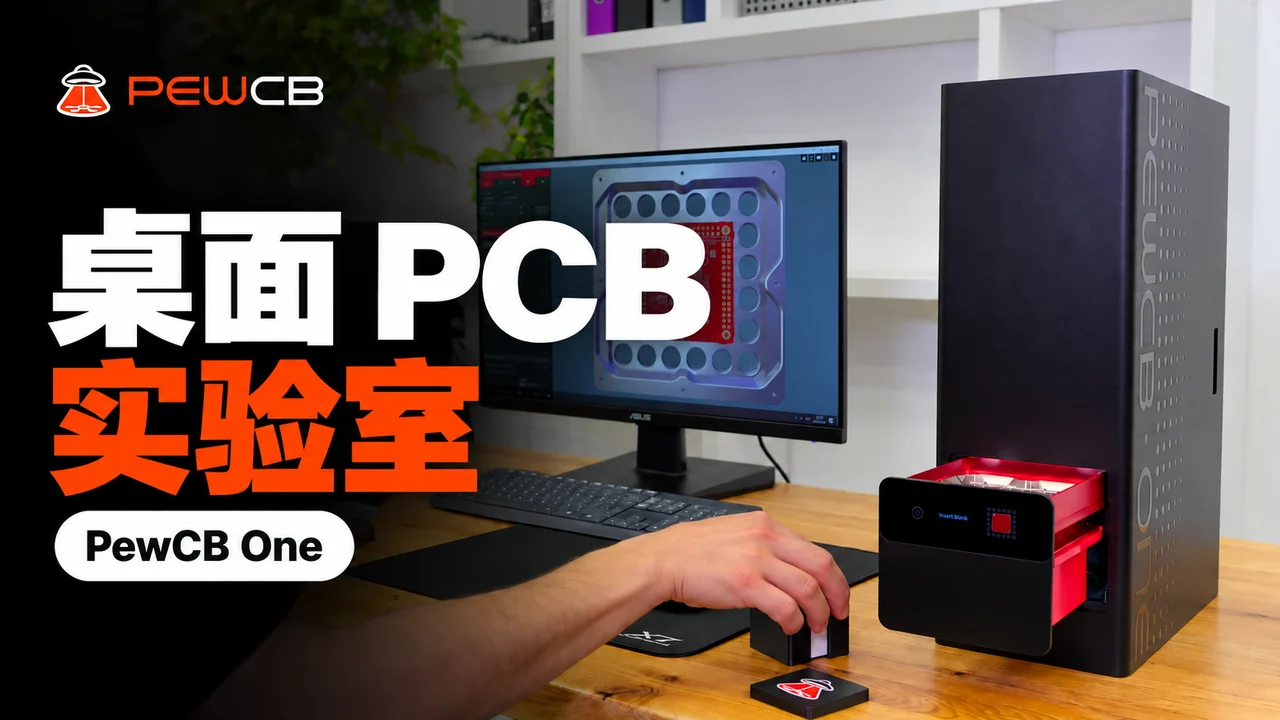

PewCB One 与电脑共同放置在日常工作台上
查看更多制作演示 →

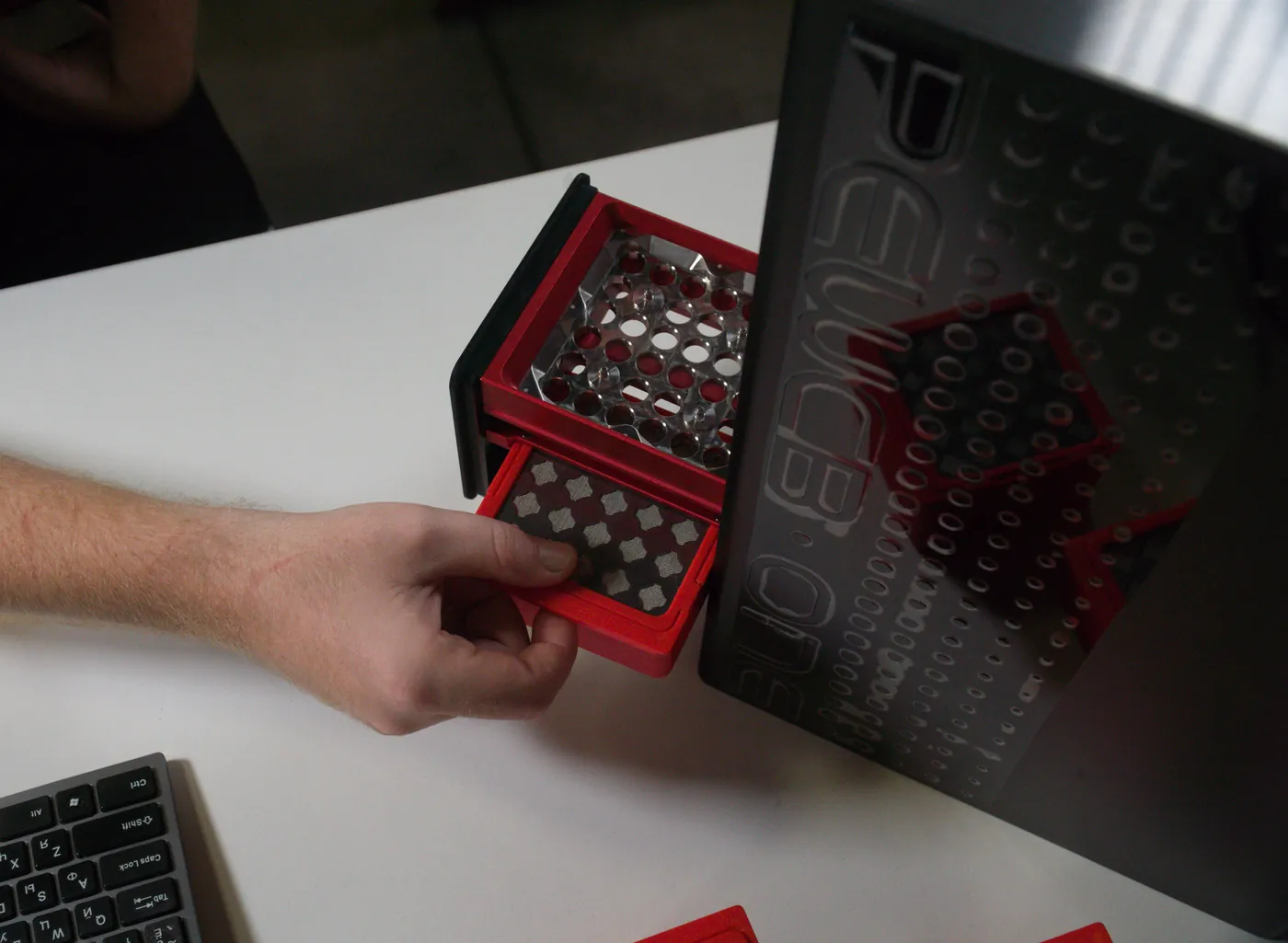

从 PewCB One 中抽出内置过滤模块进行维护

内置过滤系统

空气净化后循环使用。

PewCB One 内置四级闭环过滤系统。空气依次经过可清洗钢网、G4 和 F7 纤维滤材及活性炭,再返回加工腔体。

01钢制滤网
02G4 过滤层
03F7 过滤层
04活性炭

软件会跟踪滤材负载,并在需要维护时提醒。过滤模块可方便取出,进行清洁和滤材更换。

PewCB 软件

PewCB 软件直观易用,从打开 Gerber 文件到制作锡膏模板,引导您完成整个加工流程。可预览电路板,并按照每一步的清晰提示操作。

通过 USB 将 PewCB One 连接到 Windows 电脑。切换到内置摄像头,即可查看封闭加工腔内的真实电路板。

功能原型验证

快速试错,让想法落地

研发团队不必在等待一周的板厂制作周期前,花大量时间反复确认每一个设计决定。想法出现后就能尝试,在真实硬件上快速验证和改进。PewCB 降低了试错成本,让这样的研发节奏成为可能。

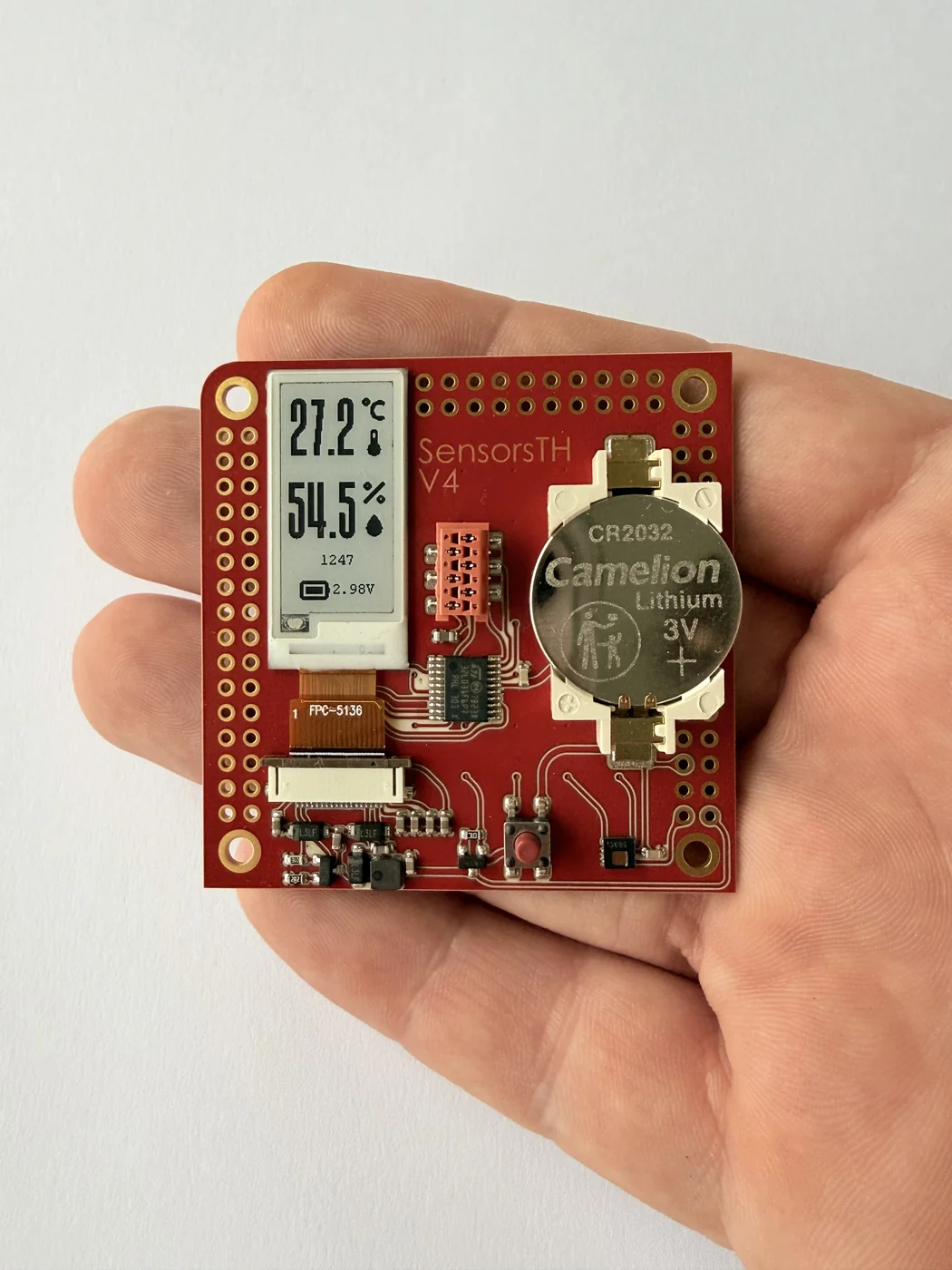

用 PewCB 制作的紧凑型传感器原型,可单手握持

尽早验证,稳步推进

工程师可将电压转换器、传感器或电机控制器等关键子系统,分别制作成快速加工的小板。独立完善各项功能,尽早确认性能,再将验证过的模块整合进最终产品。

01构思从一个想法或子系统开始
02设计绘制原理图并完成 PCB 布局布线
03制作约 10 分钟完成 PCB 加工
04测试立即在真实硬件上验证
05整合将已验证的硬件模块整合到最终产品中

为研发工具箱增添一种可能

正如 3D 打印机已成为机械原型制作的重要工具,PewCB 也让更多日常研发任务变得可行。当约 30 分钟后就能拿到下一块电路板,转接板、引脚引出板、一次性测试夹具、测量辅助板和接口转换板都能成为随手可用的工具。

PewCB One 不替代 PCB 工厂,量产电路板仍应交由板厂制作。它减少的是研发中断的代价:从产生想法到能动手验证之间的漫长等待。

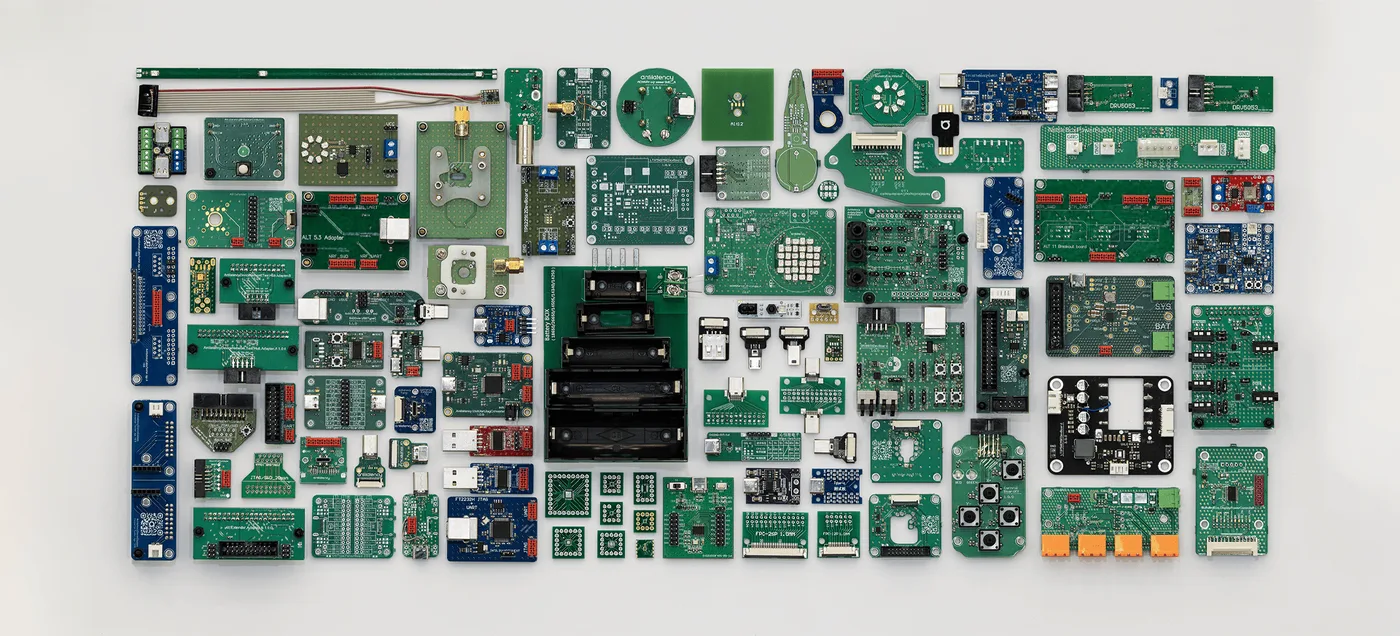

各类转接板、引脚引出板、测试夹具和研发辅助工具

PewCB 制作案例

来自我们工程团队的实用原型与加工实验,展示电路板、制作过程和结果。

查看全部案例 →

教育应用

一堂实验课,从想法到硬件

学生可在一堂实验课内完成 PCB 的设计、制作、组装、编程和测试。

减少等待,让学生在知识仍然清晰时,通过真实硬件验证想法、修改设计并完成整个学习闭环。

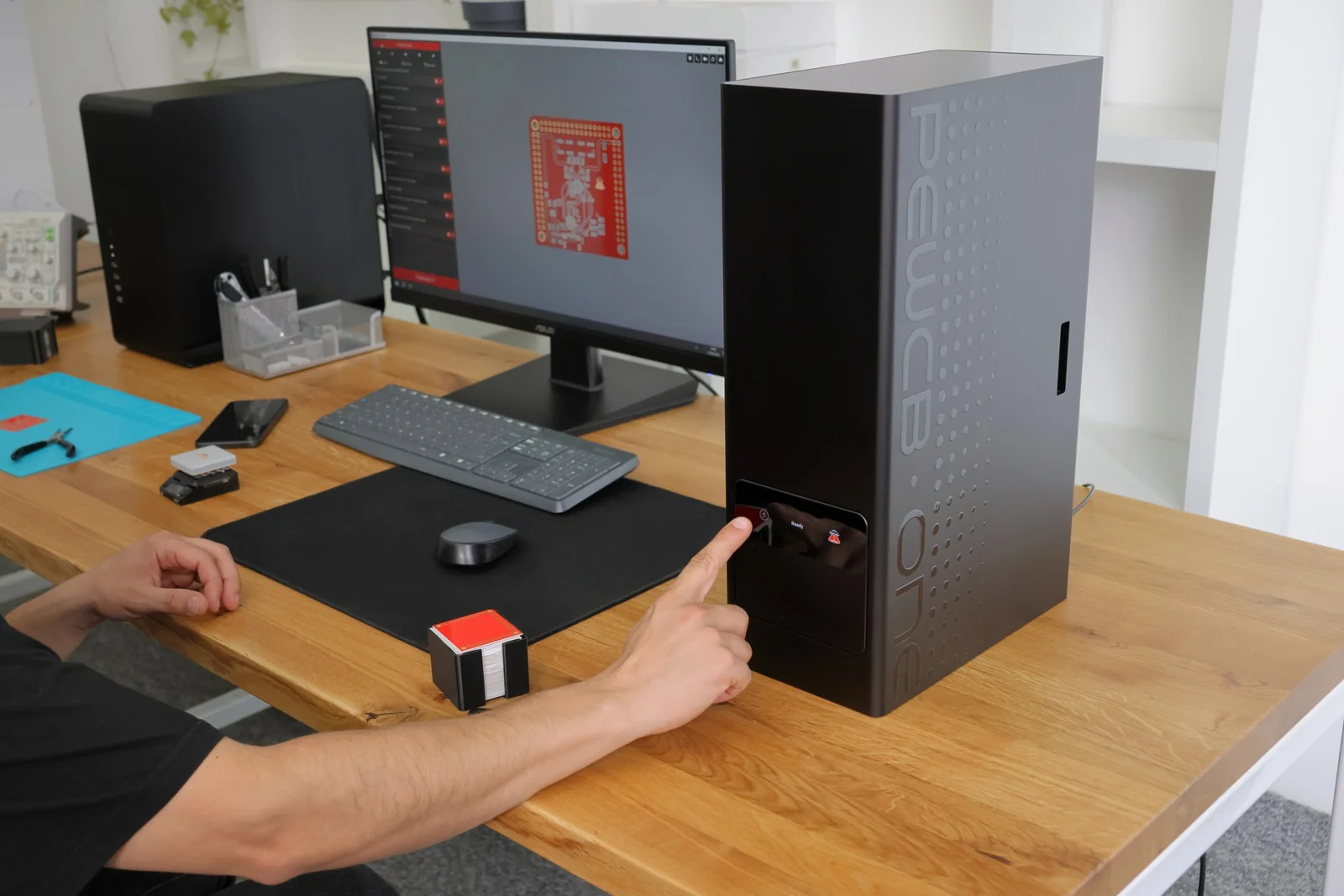

工程师在实验室工作台前操作 PewCB One

工程思维

在真实设计中学习。布线错误、电源完整性问题和固件缺陷,都能成为可以动手测试和修正的实践课题。

完整的实验流程

EDA 设计 ➔ PCB 制作 ➔ 组装 ➔ 固件 ➔ 测试。在工作台上完成整个流程,带着能运行的原型结束实验。

适合教学环境

封闭式激光加工腔和内置四级过滤系统,为课堂、大学实验室及其他教学场景提供支持。

社区制板网络

PewFabs

桌面 PCB 制作社区网络

PewCB One 具有足够的精度和重复性,让设备用户也能为他人制作电路板。我们正在建设 PewFabs,将快速原型制作带给更多人,而不仅是已经拥有设备的用户。

已经拥有 PewCB One?

申请加入 PewFabs,帮助附近的工程师、学生和创客将设计变成真实电路板。

还没有设备?

联系我们,了解附近可提供桌面制板服务的合作伙伴,制作您的第一块电路板。

每个人都能更快迭代,硬件创新就能更快前进。PewFabs 希望让这样的社区不断壮大。

PewFabs

让桌面制板
连接更多工程师

寻找可提供制板服务的合作伙伴,或让您的 PewCB One 帮助更多人。

了解服务网络
寻找制板伙伴申请加入网络

早鸟价格

购买条款

预计交期:约 60 天

预订设备需支付 30% 预付款

包含内容

PewCB One 主机

预制基板入门套装,20 片

4990 美元

价格不含运费、进口关税及当地税费。

预订 PewCB One

请留下联系方式,我们会与您确认交期、运输和付款条款。

感谢您的咨询,我们将在一个工作日内与您联系。

耗材

为桌面制板流程准备的预制基板、锡箔模板片和替换滤材。

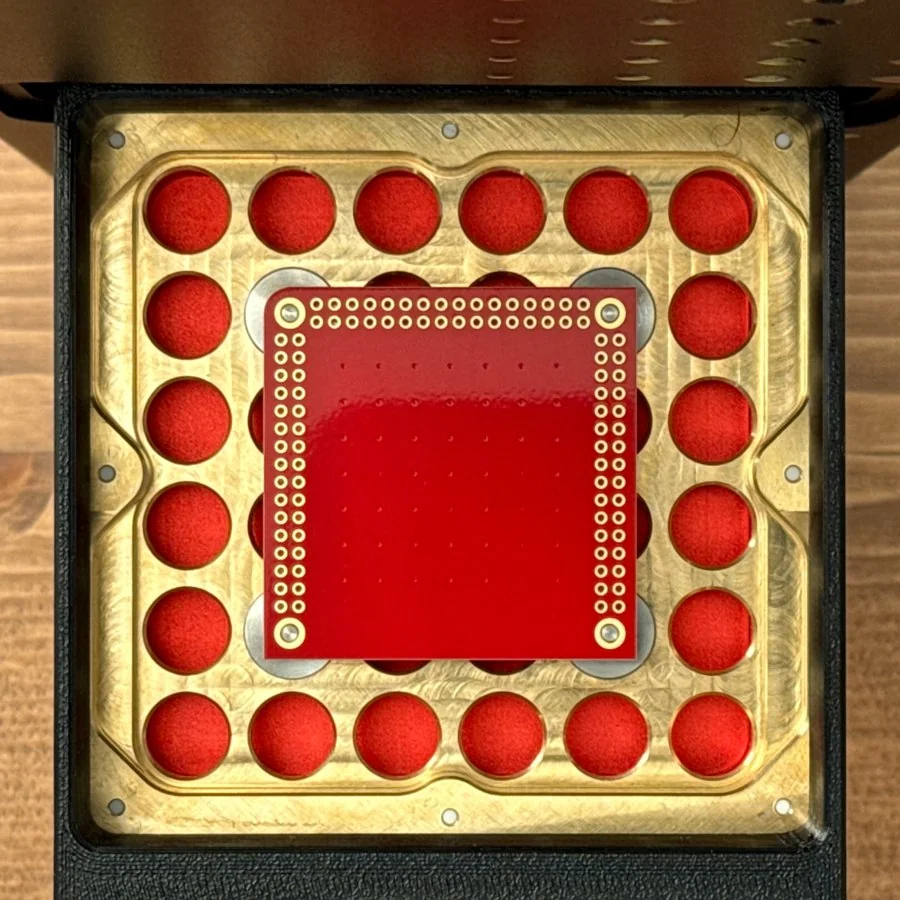

PewCB 托盘中的双面陶瓷基板

预制基板

预制陶瓷基板,带有铜箔、阻焊层和已完成金属化的层间连接。

7 美元起 / 片

适用于一次订购 20 片及以上。

价格不含运费、进口关税及当地税费。

选购基板

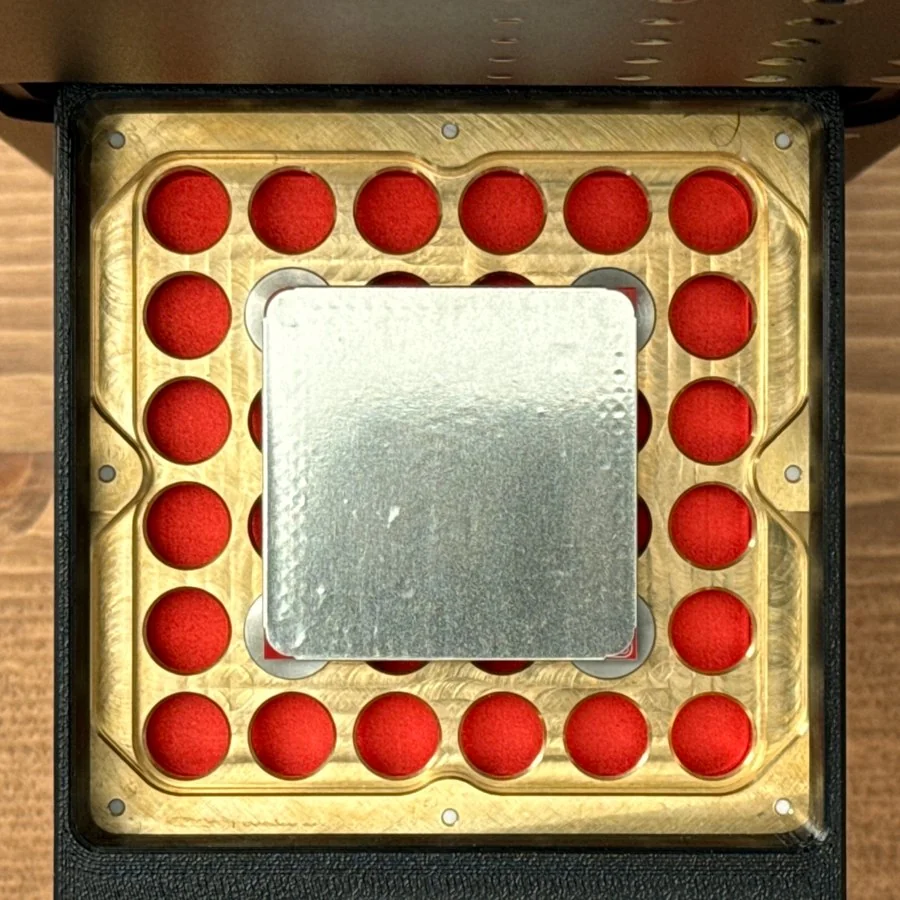

固定在 PCB 基板上的锡箔模板片

锡箔模板片

一次性模板片,在 PCB 焊盘正上方直接切出锡膏印刷开孔。

1 美元起 / 张

每包 20 张。

价格不含运费、进口关税及当地税费。

选购模板片

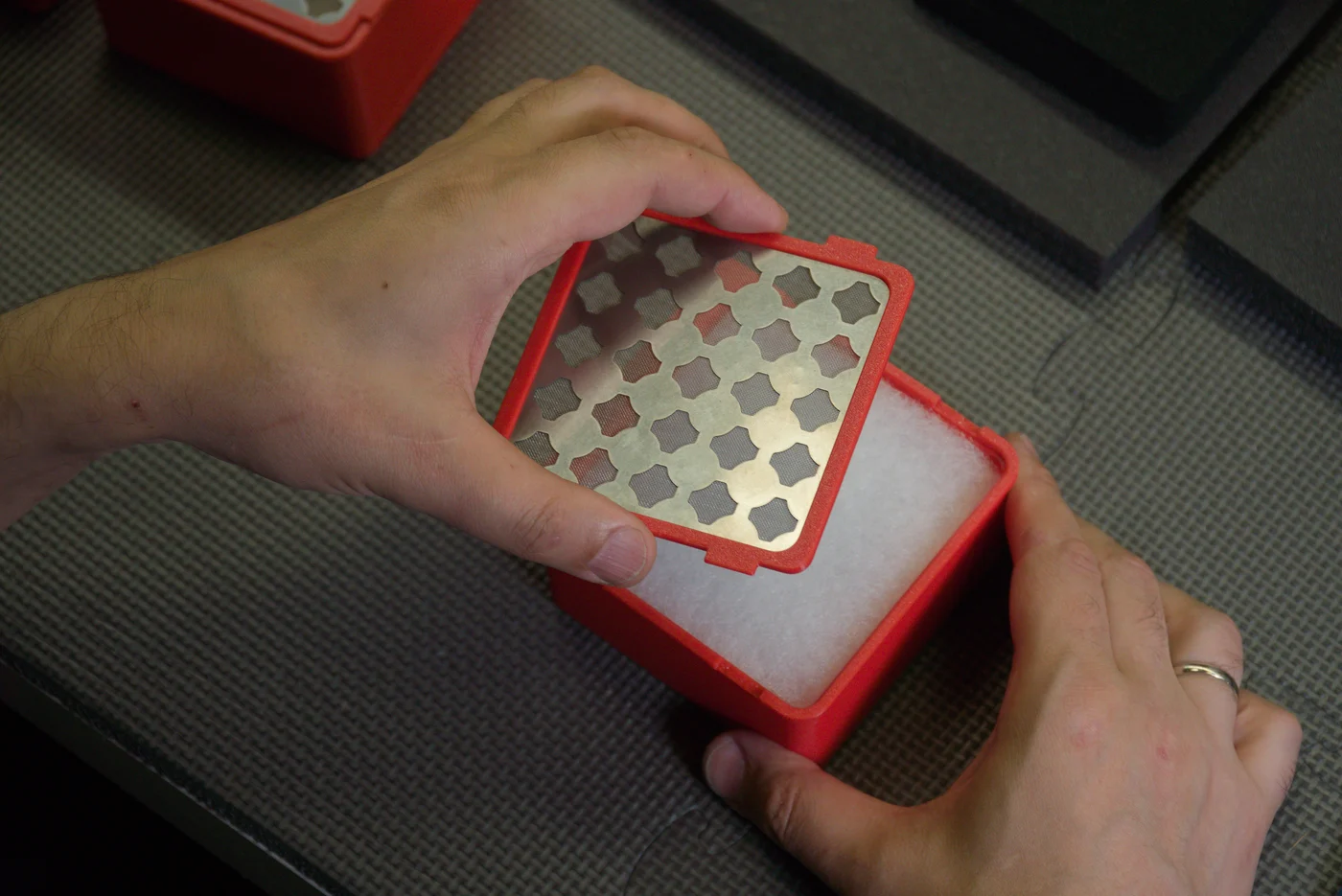

PewCB One 的金属滤网与纤维滤材组件

过滤耗材

内置空气过滤系统的替换滤材,支持桌面制板流程持续运行。

价格待公布

供货情况和价格正在确认中。

价格不含运费、进口关税及当地税费。

查看过滤耗材
预计交期: 最长 60 天 价格不含运费、进口关税及当地税费。
技术参数
激光波长
1064 nm
平均光功率
20 W
激光脉宽
~100 ns
激光光斑直径
35 μm
支持的基板材料
覆铜氧化铝陶瓷与氧化锆陶瓷
铜箔厚度
18 µm
最小基板尺寸
23×23 mm
最大基板尺寸
84×84 mm
电脑连接
USB Type-B
PewCB 软件
获取软件
功耗
200 W
电源
AC 110–230 V
外形尺寸
155×290×464 mm
重量
15 kg
PewCB One 与一叠陶瓷基板的等比例展示

联系 PewCB 团队

交流原型制作流程,分享项目,了解研发进展,与 PewCB 团队及其他工程师建立联系。

联系 PewCB 团队

工程师打造,为工程师所用

我们也是亲手开发硬件的工程师,深知板厂交期如何打断研发节奏。因此,我们创造了 PewCB One,让自己的设计、测试与修改循环更快推进。

我们需要的工具,也能帮助其他工程师。PewCB One 因此成为面向各地研发团队的桌面原型制作设备。直到今天,我们仍每天使用它,设备自身的部分电路也曾用 PewCB 制作原型。

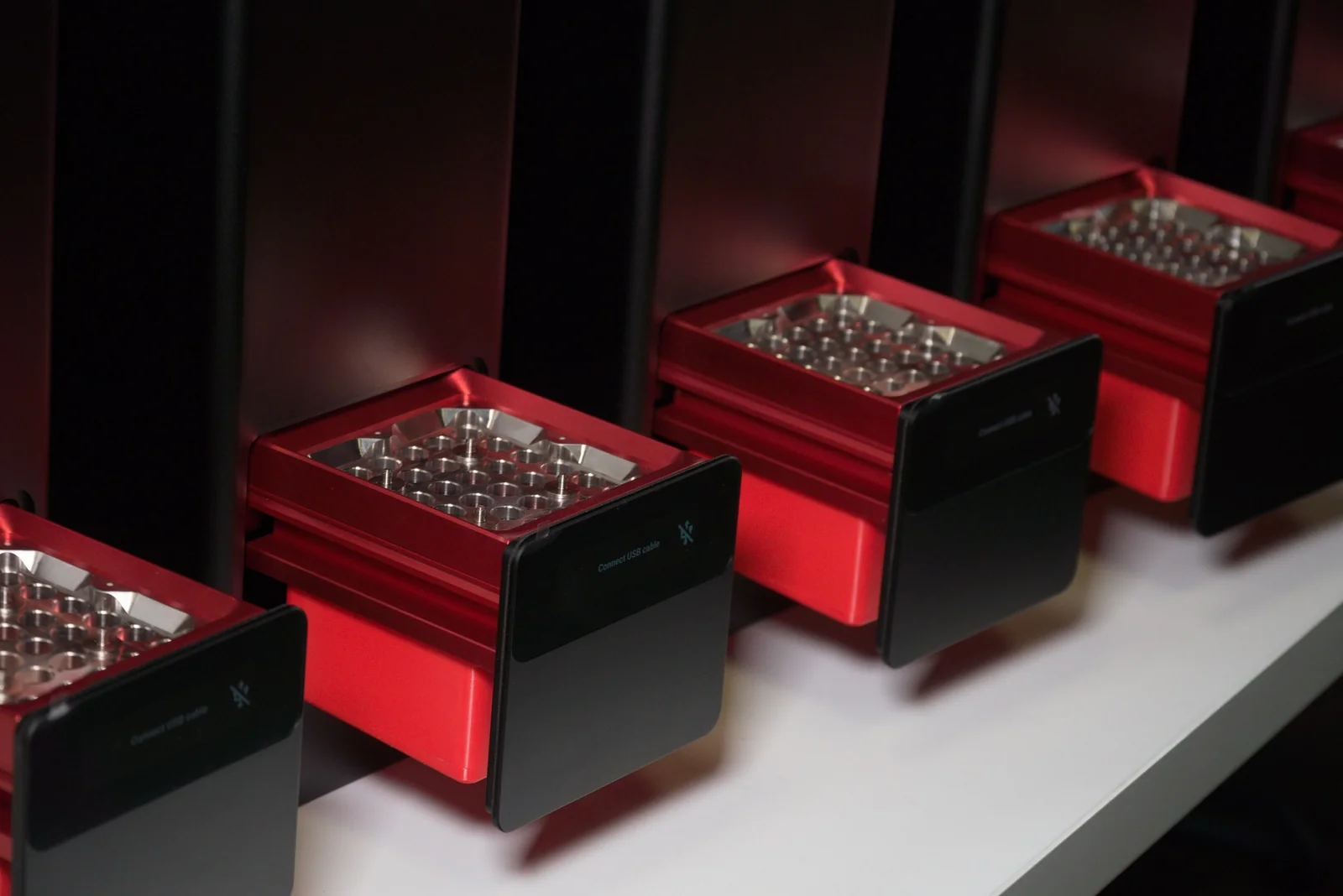

多台 PewCB One 桌面 PCB 原型制作设备
